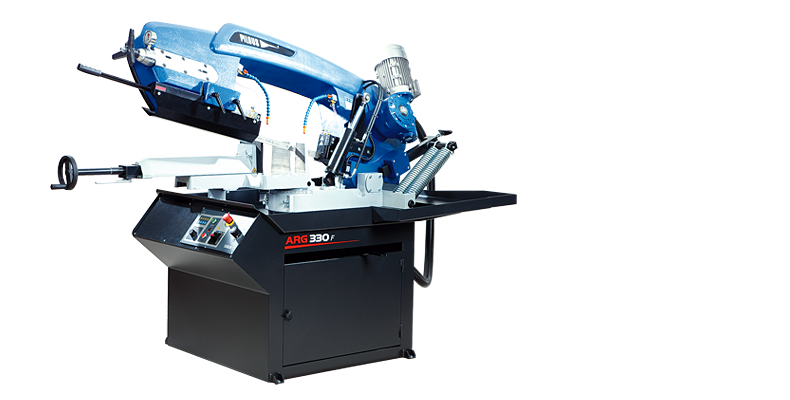

ARG 330 F

Metallbandsäge - Gravitationsbandsäge

Unverbindliche Anfrage

Maschine: ARG 330 F

Bitte geben Sie Ihre Kontaktdaten an. Wir werden uns so schnell wie möglich mit Ihnen in Verbindung setzen.


Ich bin einverstanden mit Verarbeitung persönlicher Daten *

Abbrechen

Bestätigung der unverbindlichen Anfrage

Angefragte Maschine: ARG 330 F

Vorname:
Telefon:
E-Mail:
Ihre Anfrage:
Bestimmungsort:

Baldmöglichst setzen wir uns mit Ihnen an von Ihnen aufgeführten Kontaktdaten in Verbindung.

Zurück an die Seiten
3870 x 34 x 1,1

Eine neue, revolutionäre Konzeption des Sägerahmengussteils und ein neues, einzigartiges Design. Die tragenden Teile des Sägerahmen-Gussteils sind hohl ausgeführt und bilden ein geschlossenes Profil. Dadurch wird eine optimale Steifigkeit des gesamten Systems und höchstmögliche Schnittgenauigkeit gesichert. Diese robuste Bandsäge findet ihre Anwendung in sämtlichen anspruchsvollen Fertigungsbetrieben. Für ein präzises Sägen auch bei großen Querschnitten sorgt das Sägeband 34 x 1,1 mm. Es wird in einer Vielzahl von Varianten hergestellt und macht das Sägen einer breiten Materialpalette, einschließlich Edelstahl oder einschließlich Edelstahl oder Werkzeugstahl möglich. Der Sägerahmen wird manuell aufgehoben, der Schnittvorschub ergibt sich durch das Eigengewicht des Sägerahmens, wobei eine feinstufige Regulation über ein Drosselventil des Öldämpfers möglich ist. Sobald der Schnittvorgang beendet ist, schaltet sich der Sägeblattantrieb automatisch ab. Um den Sägerahmen einfach aufzuheben, ist die Maschine mit einstellbaren Zugfedern ausgestattet, die optimale Kraft zum Sägerahmenheben, je nach dem Typ des zuschneidenden Materials, bereitstellen. Die höchstmögliche Schnittproduktivität wird durch die Einstellung optimaler Sägeblattgeschwindigkeit mittels eines Frequenzumrichters im Bereich 15–90 m/min. erreicht, was auch die Schnittgenauigkeit erhöht und die Sägeblattlebensdauer verlängert. Das ergonomisch konzipierte Untergestell macht die Maschinenaufstellung auch in engen Räumen möglich.

• Stufenlose Einstellung des Schnittwinkels im Bereich von 90°–60°, wobei die Position des gespannten Werkstückes
  unverändert bleibt.
• Äußerst robuste Maschinenkonstruktion aus Grauguss sichert effektive Schwingungsdämpfung.
• Um maximale Steifigkeit des ganzen Systems und damit auch hohe Schnittgenauigkeit zu erreichen, ist der Sägerahmen
  auf einem robusten Drehtisch an beiden Seiten in massiven Lagergehäusen befestigt, die mit vorgespannten
  Kegelrollenlagern versehen sind.
• Moderne Konzeption des Sägeblattrahmens sorgt für große Sägebereiche bei geraden Schnitten sowie bei
  Winkelschnitten.
• Massives Gehrungssystem mit einer großen Materialauflagefläche gewährleistet außergewöhnliche Maschinenstabilität
  auch beim Sägen von schweren Werkstücken.
• Einfache Winkelarretierung und -einstellung auf der Winkelskala.
• Massiver Spannstock mit Schnellspannfunktion sichert einfache und zuverlässige Materialspannung.
• Die Laufräder mit großem Durchmesser und präzise Hartmetallführungen sichern hohe Sägeblattlanglebigkeit und
  Schnittgenauigkeit.
• Die großzügig dimensionierte Lagerung der Laufräder, des Spannsystems und sämtlicher beweglicher Teile garantiert
  eine lange Standzeit der Maschine.
• Die Kombination vom Industrie-Elektromotor und einem Schneckengetriebe sorgt für einen geräuscharmen und
  wartungsfreien Sägeblattantrieb.
• An die Maschine ist ein komplettes Kühlsystem mit einer leistungsfähigen Pumpe angeschlossen, das separate
  Durchflussregelung an beiden Führungsklötzen ermöglicht. Die Kühlmittelwanne mit der Pumpe ist im
  Maschinenuntergestell untergebracht.
• Sämtliche Elektroleitungen und Kühlmittelleitungen sind in hohlen Teilen des Sägerahmens untergebracht und dadurch
  gegen Beschädigung geschützt.
• Dank der neuen Konzeption vom Sägerahmen sind auch der Sägebandwechsel oder die Reinigung der
  Rahmeninnenräume wesentlich vereinfacht, da die hintere Abdeckung des Sägerahmens einfach aufgeklappt wird und
  in der oberen Position eingerastet bleibt.
• Die korrekte Sägeblattspannung oder der eventuelle Sägeblattbruch werden überwacht. Bei Sägeblattbruch schaltet
  sich die Maschine automatisch ab.
• Einfache Bedienung mit ergonomisch platzierten Bedienelementen (Elektrik und Hydraulik) am Maschinenuntergestell.
• Die Maschine ist mit einem verstellbaren und klappbaren Materialanschlag mit 500 mm Skala ausgestattet. Das
  Kippsystem verhindert das Festklemmen des geschnittenen Werkstückes.

90° +45° +60°
330 250 165
320 230 150
400 x 200 250 x 170 150 x 150

Hauptmotor 400 V, 50 Hz, 3 kW
Pumpenmotor 400 V, 50 Hz, 0,12 kW
Sägeblattgeschwindigkeit 15-90 m/min.
Arbeitshöhe vom Spannstock 945 mm
Kühlmittelbehälter ca. 35 l
Maschinenabmessungen Maßzeichnung
Maschinengewicht 725 kg

  • Materialanschlag - Basisausstattung

    Ein robuster Anschlag mit 500 mm Skala für Einstellung der gewünschten Länge des zutrennenden Materials. Verwendung ohne Rollenbahn.

  • Frequenzumrichter - Basisausstattung

    Der Frequenzumrichter ermöglicht die Sägeblattgeschwindigkeit im Bereich 15–90 m/min. stufenlos zu regulieren und dadurch optimale Schnittbedingungen für das jeweilige Material einzustellen.

  • Bündelspanner

    Der Bündelspanner dient zum Spannen vom Material beim Schneiden im Bündel. Er ermöglicht einfache und zuverlässige Materialspannung mittels des manuellen Vertikaldrucks.

  • Materialrutsche KL

    Die Materialrutsche ist formschlüssig mit dem Spannstock verbunden und ermöglicht problemloses Herabrutschen der zugeschnittenen Teile in die Materialkiste, wenn größere Serien geschnitten werden. Die zweiteilige Konstruktion der Rutsche verhindert, dass Kühlmittel aus der Maschine auslaufen kann.

  • Halogenlampe LA

    Die Halogenlampe sichert optimale Beleuchtung des Arbeitsbereichs an der Maschine. Nützliche Hilfe vor allem bei unausreichender Beleuchtung am Arbeitsplatz.

  • Öl-Luft-Schmierung MM

    Die Öl-Luft-Schmierung bildet einen Ölnebel, der in den Schnittbereich eingespritzt wird. Sie ersetzt die klassische Kühlemulsion, vor allem beim Schneiden von Profilen, bei dem die Kühlflüssigkeit außerhalb der Maschine auslaufen kann. Die Verwendung von umweltfreundlichen Ölen möglich.

  • Laserliner LS

    Der hochwertige Industrielaser zeigt die Schnittlinie am zuschneidenden Werkstück an. Er bringt wesentliche Vereinfachung, Beschleunigung und präzisere Einstellung der gewünschten Materiallänge.

  • Angetriebene Spänebürste KDM

    Stahl-Rundbürste, synchron vom Antriebsrad angetrieben. Sie dient zur Beseitigung der Späne hinten dem Sägeband.

  • Angetriebene Spänebürste KDE

    Die rotierende Stahlbürste wird von einem Industriemotor mit Schneckengetriebe angetrieben. Sie dient zur Beseitigung der Späne vom Sägeband.

  • Bandspannungsanzeige CD

    Die Bandspannungsanzeige ermöglicht das Sägeblatt mittels eines Manometers genau auf den gewünschten Wert zu spannen und den Druck während des Maschinenbetriebs zu kontrollieren. Optimale Sägeblattspannung ist entscheidend für die Sägeblattlebensdauer Sowie für die Schnittqualität.

  • Automatische Sägerahmenabsenkung

    Bei der Standardausführung der Maschine ist es nach dem Hochheben des Sägerahmens notwendig, den Regulationsventil zu schließen und bei erneutem Schnitt wieder die Sägerahmen-Absenkgeschwindigkeit neu einzustellen.

    In dieser Ausführung ist der Regulationsventil mit einem elektrohydraulischen Ventil bestückt, das nach dem Hochheben des Sägerahmens die eingestellte Position hält und nach dem Sägebandstart öffnet. Der Sägerahmen fährt in den Schnitt mit der eingestellten Geschwindigkeit. Somit entfällt bei jedem Schnitt die Einstellung der Absenkgeschwindigkeit. Dies eliminiert erheblich  Bedienerfehler, schützt das Sägeband und steigert die Produktivität der Bandsäge.

    Idealer Helfer bei Materialtrennung von größeren Serien.
