ARG 720 DC S.A.F.
Bestätigung der unverbindlichen Anfrage
Angefragte Maschine: ARG 720 DC S.A.F.
Gesellschaft:
Kontaktní osoba:
IČO:
Adresa:
Telefon:
E-Mail:
Ihre Anfrage:
Bestimmungsort:
Baldmöglichst setzen wir uns mit Ihnen an von Ihnen aufgeführten Kontaktdaten in Verbindung.
Zurück an die Seiten
Der robuste Zweisäulen-Halbautomat findet seine Anwendung beim industriellen Materialtrennen auch in den schwersten und kontinuierlich arbeitenden Betrieben. Äußerst steife Sägerahmenkonstruktion kombiniert mit der massiven Zwei-Säulen-Lagerung auf Linearführungen sichert ausgezeichnete Steifigkeit des ganzen Systems und präzises Sägen von Vollmaterial. Das Industriesägeband 54 x 1,6 mm wird in einer Vielzahl von Varianten hergestellt und macht das Sägen einer breiten Materialpalette, einschließlich Edelstahl oder Werkzeugstahl möglich.
Für optimale Spannung des Materials beim Sägen sorgt der Vollhub-Spannstock mit zwei Backen, der das Material vor sowie hinter dem Schnittpunkt hält und auf Linearführungen verfährt. Die Spannstockbacke und der bewegliche Bandführungsklotz werden zum gleichen Zietpunkt automatisch gestoppt. Der Bandführungsklotz befindet sich so möglichst nahe zum Schnittpunkt, wodurch die Schnittgenauigkeit und -geschwindigkeit positiv beeinflusst werden. Der Spannstock verfügt über eine Materialrutsche an der Abfuhrseite. Die Halterung des Bandführungsklotzes verfährt ebenfalls auf der Linearführung. Auf Knopfdruck wird der komplette Schnittzyklus durchgeführt – die Spannung vom Material, das Starten vom Sägeband und vom Kühlsystem, die Durchführung des Schnittvorgangs, das Stoppen vom Sägeband und vom Kühlsystem, die Rückstellung vom Sägerahmen in die voreingestellte Ausgangsposition und das Öffnen des Spannstocks.

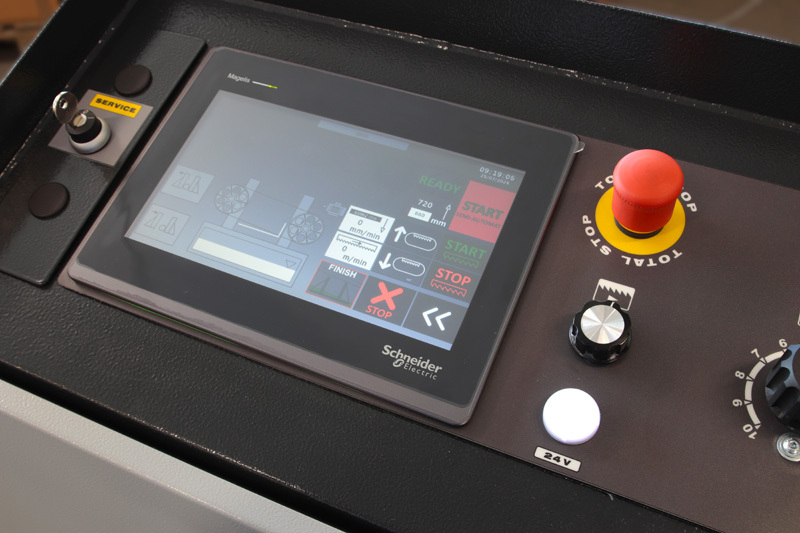

Einfache, intuitive Bedienung mit ergonomisch platzierten Bedienelementen am zentralen Bedienpult. Am Display wird ebenfalls die benötigte Hubhöhe vom Sägerahmen je nach dem Materialquerschnitt eingestellt und abgearbeitete Stückzahl von der voreingestellten Serie angezeigt. Am Display werden während des Schnittvorgangs die Sägebandgeschwindigkeit, die Absenkgeschwindigkeit des Sägerahmens, die Hauptmotorbelastung und eventuelle Fehlermeldungen angezeigt. Nach dem Umschalten in den manuellen Betrieb können einzelne Maschinenfunktionen separat bedient werden. Die Maschine ist mit einem leistungsfähigen Hydraulikaggregat ausgestattet. Das Hydraulikaggregat macht die Einstellung des erforderlichen Schnittdrucks möglich. Beide Führungsklötze sind mit automatischer Schnittdruckregulierung versehen, die das Sägen wesentlich beschleunigt und die Sägebandlebensdauer deutlich verlängert. Um höchstmögliche Schnittproduktivität zu erreichen, ist die Einstellung einer optimalen Sägebandgeschwindigkeit mittels eines Frequenzumrichters im Bereich 15–90 m/min. möglich, was auch die Schnittgenauigkeit und Sägebandlebensdauer deutlich erhöht. Das große Untergestell und die massive Konstruktion gewährleisten außergewöhnliche Maschinenstabilität auch beim Schneiden von schweren Werkstücken.
• Um höchstmögliche Genauigkeit und Produktivität zu erreichen, ist die Maschine ausschließlich für senkrechte Schnitte
vorgesehen.
• Äußerst robuste Maschinenkonstruktion aus massiven Schweißteilen und Graugussteilen sichert effektive
Schwingungsdämpfung.
• Die Laufräder mit großem Durchmesser und präzise Hartmetallführungen sichern hohe Sägebandlanglebigkeit und
Schnittgenauigkeit.
• Die großzügig dimensionierte Lagerung der Laufräder, des Spannsystems und sämtlicher beweglicher Teile garantiert
eine lange Standzeit der Maschine.
• Die Kombination vom Industrie-Elektromotor und einem Kegelstirnradgetriebe sorgt für einen geräuscharmen und
wartungsfreien Sägebandantrieb.
• An die Maschine ist ein komplettes Kühlsystem mit einer leistungsfähigen Pumpe angeschlossen, das separate
Durchflussregelung an beiden Führungsklötzen und an weiteren zwei flexiblen Kühlmittelzuleitungen ermöglicht. Die
Kühlmittelwanne mit einer leistungsfähigen Pumpe ist im Maschinenuntergestell untergebracht.
• Die korrekte Sägebandspannung oder der eventuelle Sägebandbruch werden überwacht. Bei Sägebandbruch schaltet
sich die Maschine automatisch ab.
Die Fotos dienen nur zur Veranschaulichung und entsprechen möglicherweise nicht zu 100% dem tatsächlichen Design der Maschine.
| 90° | |
 |
720 |
 |
680 |
 |
800 x 620 |
| Hauptmotor | 400 V, 50 Hz, 7,5 kW |
| Pumpenmotor | 400 V, 50 Hz, 0,12 kW |
| Motor vom Hydraulikaggregat | 400 V, 50 Hz, 1,5 kW |
| Sägeblattgeschwindigkeit | 15-90 m/min. |
| Arbeitshöhe vom Spannstock | 687 mm |
| Öl im Hydrauliksystem | ca. 45 l (ISO 6743/4-HM, DIN 51 524 Teil 2-HLP) |
| Kühlmittelbehälter | ca. 70 l |
| Maschinenabmessungen | Maßzeichnung |
| Maschinengewicht | 3000 kg |
-
Frequenzumrichter - Basisausstattung
Der Frequenzumrichter ermöglicht die Sägeblattgeschwindigkeit im Bereich 15–90 m/min. stufenlos zu regulieren und dadurch optimale Schnittbedingungen für das jeweilige Material einzustellen.
-
Angetriebene Bürste - Basisausstattung
Die rotierende Stahlbürste wird von einem Industriemotor mit Schneckengetriebe angetrieben. Sie dient zur Beseitigung der Späne vom Sägeband.
-
Schnittdruckregulierung - Basisausstattung
Hydraulisch gesteuerte, beidseitige automatische Schnittdruckregulierung wird in Abhängigkeit vom Widerstand des zuschneidenden Materials eingestellt. Sie kürzt erheblich die Schnittzeit und verlängert die Sägebandlebensdauer.
-
Spülpistole - Basisausstattung
Die Spülpistole dient zur Reinigung des Arbeitsbereichs Maschinenfunktionen sicher.
-
LED Lampe - Basisausstattung
Das LED-Band sichert wirksame Beleuchtung des Arbeitsplatzes.
-
Kegelstirnradgetriebe mit Motor 7,5 kW - Basisausstattung
Kegelstirnradgetriebe mit einem stärkeren 7,5-kW-Motor erhöht die Schnittleistung der Maschine. Es ist für höchst Produktives Sägen Von zähfestem Material, z. B. Edelstahl geeignet.
-

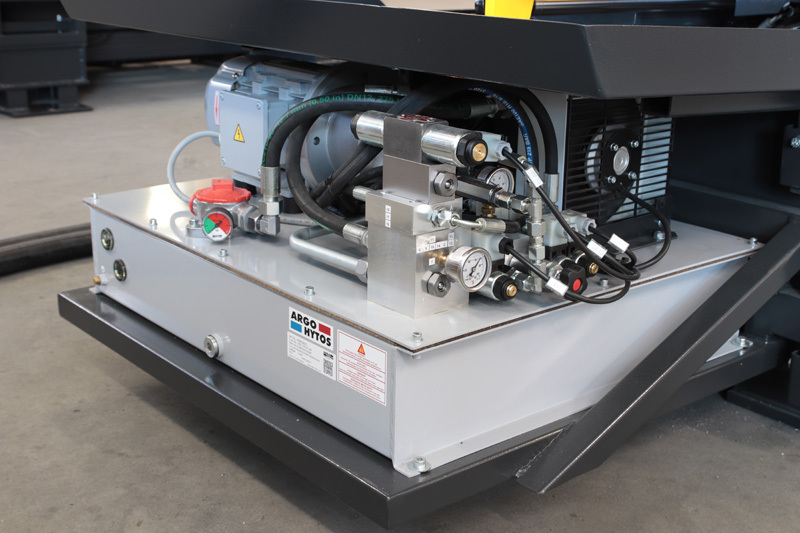

Hydraulische Bandspannung - Basisausstattung
Ermöglicht komfortable Spannung des Sägebandes vom zentralen Bedienpult. Optimale Sägebandspannung ist ein entscheidender Faktor für die Sägebandlebensdauer und Schnittqualität.
-
Hydraulischer Bündelspanner HVP
Massive Vollhub-Bündelspanneinheit gewährleistet optimale vertikale Materialspannung im Bündel. Hydraulisch gesteuerte Druckplatte mit einstellbarer Hubhöhe ist auf Linearführungen geführt und spannt das Material über die ganze Spannstocklänge. Die Hubhöhe, je nach Materialhöhe des Werkstückes, ist einfach über den Touchscreen einstellbar und die Spannung wird mit dem vertikalen Spannstock synchronisiert.
-
Materialrutsche KL640
Die Materialrutsche ist formschlüssig mit dem Spannstock verbunden und ermöglicht problemloses Herabrutschen der zugeschnittenen Teile in die Materialkiste, wenn größere Serien geschnitten werden.
-
Öl-Luft-Schmierung MM
Die Öl-Luft-Schmierung bildet einen Ölnebel, der in den Schnittbereich eingespritzt wird. Sie ersetzt die klassische Kühlemulsion, vor allem beim Schneiden von Profilen, bei dem die Kühlflüssigkeit außerhalb der Maschine auslaufen kann. Die Verwendung von umweltfreundlichen Ölen möglich.
-
Laserliner LS
Der hochwertige Industrielaser zeigt die Schnittlinie am zuschneidenden Werkstück an. Er bringt wesentliche Vereinfachung, Beschleunigung und präzisere Einstellung der gewünschten Materiallänge.
-
Rundumleuchte M2
Die Rundumleuchte dient zur visuellen Kontrolle vom Arbeitsstand der Maschine. Die zweifarbige Rundumleuchte ist mit LED-Leuchten mit hoher Leuchtstärke versehen, die dank einzigartiger Linsenform von allen Richtungen gut sichtbar ist.
Das grüne Licht – Signalisieren vom Arbeitsmodus der Maschine, das Sägeband schneidet. Sobald das Sägen beendet ist und das Sägeband gestoppt wird, schaltet das Licht aus, um die Bereitschaft für den nächsten Schnittvorgang zu signalisieren.
Das rote Licht – Signalisieren Einer Störung, z. B. Sägebandbruch, Überlastung des Hauptmotors, offene Sicherheitsabdeckung und andere Störungen, die Maschinenstillstand verursachen.
-
Zusatzrolle PV
Die Zusatzrolle wird anstatt der Materialrutsche an der Abfuhrseite eingebaut. Sie ermöglicht das Materialverschieben beim Sägen von langen Werkstücken.
-
Zusätzlicher Schraubstock pro Schnitt
Durch die beidseitige Klemmung des Schnittgutes werden ungewollte Materialbewegungen beim Schneiden verhindert, Vibrationen reduziert und das Sägeband geschont.
-
Kratzbodenspäneförderer SDA
Sorgt für einen reibungslosen Abtransport der Späne außerhalb der Maschine. Dies reduziert die Zeit, die für die Reinigung der Maschine benötigt wird, insbesondere bei der Zerspanung von Vollmaterial, bei der große Mengen von Spänen anfallen. Ideal für kleine, spröde Späne und Gussspäne.
-
Gliederbandspäneförderer SDC
Der Gliederbandförderer ist mit einem Stahlgliederband ausgestattet, auf das die Späne fallen und von Querträgern in den vorbereiteten Auffangbehälter befördert werden. Dieses Vollgliederband mit Überständen verhindert, dass die Späne am Band haften bleiben. Die Vollbandplatten hingegen verhindern, dass kleine Späne über das Band fließen. Dieser Typ ist auch für Aluminiumspäne geeignet.
-
Spänebehälter SDB
Für einfache Handhabung ist der Container mit Rollen und einem kippbaren Spänebehälter ausgestattet.
-
Der robuste Zweisäulen-Halbautomat findet seine Anwendung beim industriellen Materialtrennen auch in den schwersten und kontinuierlich arbeitenden Betrieben. Äußerst steife Sägerahmenkonstruktion kombiniert mit der massiven Zwei-Säulen-Lagerung auf Linearführungen sichert ausgezeichnete Steifigkeit des ganzen Systems und präzises Sägen von Vollmaterial. Das Industriesägeband 54 x 1,6 mm wird in einer Vielzahl von Varianten hergestellt und macht das Sägen einer breiten Materialpalette, einschließlich Edelstahl oder Werkzeugstahl möglich.
Für optimale Spannung des Materials beim Sägen sorgt der Vollhub-Spannstock mit zwei Backen, der das Material vor sowie hinter dem Schnittpunkt hält und auf Linearführungen verfährt. Die Spannstockbacke und der bewegliche Bandführungsklotz werden zum gleichen Zietpunkt automatisch gestoppt. Der Bandführungsklotz befindet sich so möglichst nahe zum Schnittpunkt, wodurch die Schnittgenauigkeit und -geschwindigkeit positiv beeinflusst werden. Der Spannstock verfügt über eine Materialrutsche an der Abfuhrseite. Die Halterung des Bandführungsklotzes verfährt ebenfalls auf der Linearführung. Auf Knopfdruck wird der komplette Schnittzyklus durchgeführt – die Spannung vom Material, das Starten vom Sägeband und vom Kühlsystem, die Durchführung des Schnittvorgangs, das Stoppen vom Sägeband und vom Kühlsystem, die Rückstellung vom Sägerahmen in die voreingestellte Ausgangsposition und das Öffnen des Spannstocks.
Einfache, intuitive Bedienung mit ergonomisch platzierten Bedienelementen am zentralen Bedienpult. Am Display wird ebenfalls die benötigte Hubhöhe vom Sägerahmen je nach dem Materialquerschnitt eingestellt und abgearbeitete Stückzahl von der voreingestellten Serie angezeigt. Am Display werden während des Schnittvorgangs die Sägebandgeschwindigkeit, die Absenkgeschwindigkeit des Sägerahmens, die Hauptmotorbelastung und eventuelle Fehlermeldungen angezeigt. Nach dem Umschalten in den manuellen Betrieb können einzelne Maschinenfunktionen separat bedient werden. Die Maschine ist mit einem leistungsfähigen Hydraulikaggregat ausgestattet. Das Hydraulikaggregat macht die Einstellung des erforderlichen Schnittdrucks möglich. Beide Führungsklötze sind mit automatischer Schnittdruckregulierung versehen, die das Sägen wesentlich beschleunigt und die Sägebandlebensdauer deutlich verlängert. Um höchstmögliche Schnittproduktivität zu erreichen, ist die Einstellung einer optimalen Sägebandgeschwindigkeit mittels eines Frequenzumrichters im Bereich 15–90 m/min. möglich, was auch die Schnittgenauigkeit und Sägebandlebensdauer deutlich erhöht. Das große Untergestell und die massive Konstruktion gewährleisten außergewöhnliche Maschinenstabilität auch beim Schneiden von schweren Werkstücken.
• Um höchstmögliche Genauigkeit und Produktivität zu erreichen, ist die Maschine ausschließlich für senkrechte Schnitte
vorgesehen.
• Äußerst robuste Maschinenkonstruktion aus massiven Schweißteilen und Graugussteilen sichert effektive
Schwingungsdämpfung.
• Die Laufräder mit großem Durchmesser und präzise Hartmetallführungen sichern hohe Sägebandlanglebigkeit und
Schnittgenauigkeit.
• Die großzügig dimensionierte Lagerung der Laufräder, des Spannsystems und sämtlicher beweglicher Teile garantiert
eine lange Standzeit der Maschine.
• Die Kombination vom Industrie-Elektromotor und einem Kegelstirnradgetriebe sorgt für einen geräuscharmen und
wartungsfreien Sägebandantrieb.
• An die Maschine ist ein komplettes Kühlsystem mit einer leistungsfähigen Pumpe angeschlossen, das separate
Durchflussregelung an beiden Führungsklötzen und an weiteren zwei flexiblen Kühlmittelzuleitungen ermöglicht. Die
Kühlmittelwanne mit einer leistungsfähigen Pumpe ist im Maschinenuntergestell untergebracht.
• Die korrekte Sägebandspannung oder der eventuelle Sägebandbruch werden überwacht. Bei Sägebandbruch schaltet
sich die Maschine automatisch ab.Die Fotos dienen nur zur Veranschaulichung und entsprechen möglicherweise nicht zu 100% dem tatsächlichen Design der Maschine.
-
90° 720 680 800 x 620 Hauptmotor 400 V, 50 Hz, 7,5 kW Pumpenmotor 400 V, 50 Hz, 0,12 kW Motor vom Hydraulikaggregat 400 V, 50 Hz, 1,5 kW Sägeblattgeschwindigkeit 15-90 m/min. Arbeitshöhe vom Spannstock 687 mm Öl im Hydrauliksystem ca. 45 l (ISO 6743/4-HM, DIN 51 524 Teil 2-HLP) Kühlmittelbehälter ca. 70 l Maschinenabmessungen Maßzeichnung Maschinengewicht 3000 kg -
-
-
Frequenzumrichter - Basisausstattung
Der Frequenzumrichter ermöglicht die Sägeblattgeschwindigkeit im Bereich 15–90 m/min. stufenlos zu regulieren und dadurch optimale Schnittbedingungen für das jeweilige Material einzustellen.
-
Angetriebene Bürste - Basisausstattung
Die rotierende Stahlbürste wird von einem Industriemotor mit Schneckengetriebe angetrieben. Sie dient zur Beseitigung der Späne vom Sägeband.
-
Schnittdruckregulierung - Basisausstattung
Hydraulisch gesteuerte, beidseitige automatische Schnittdruckregulierung wird in Abhängigkeit vom Widerstand des zuschneidenden Materials eingestellt. Sie kürzt erheblich die Schnittzeit und verlängert die Sägebandlebensdauer.
-
Spülpistole - Basisausstattung
Die Spülpistole dient zur Reinigung des Arbeitsbereichs Maschinenfunktionen sicher.
-
LED Lampe - Basisausstattung
Das LED-Band sichert wirksame Beleuchtung des Arbeitsplatzes.
-
Kegelstirnradgetriebe mit Motor 7,5 kW - Basisausstattung
Kegelstirnradgetriebe mit einem stärkeren 7,5-kW-Motor erhöht die Schnittleistung der Maschine. Es ist für höchst Produktives Sägen Von zähfestem Material, z. B. Edelstahl geeignet.
-
Hydraulische Bandspannung - Basisausstattung
Ermöglicht komfortable Spannung des Sägebandes vom zentralen Bedienpult. Optimale Sägebandspannung ist ein entscheidender Faktor für die Sägebandlebensdauer und Schnittqualität.
-
Hydraulischer Bündelspanner HVP
Massive Vollhub-Bündelspanneinheit gewährleistet optimale vertikale Materialspannung im Bündel. Hydraulisch gesteuerte Druckplatte mit einstellbarer Hubhöhe ist auf Linearführungen geführt und spannt das Material über die ganze Spannstocklänge. Die Hubhöhe, je nach Materialhöhe des Werkstückes, ist einfach über den Touchscreen einstellbar und die Spannung wird mit dem vertikalen Spannstock synchronisiert.
-
Materialrutsche KL640
Die Materialrutsche ist formschlüssig mit dem Spannstock verbunden und ermöglicht problemloses Herabrutschen der zugeschnittenen Teile in die Materialkiste, wenn größere Serien geschnitten werden.
-
Öl-Luft-Schmierung MM
Die Öl-Luft-Schmierung bildet einen Ölnebel, der in den Schnittbereich eingespritzt wird. Sie ersetzt die klassische Kühlemulsion, vor allem beim Schneiden von Profilen, bei dem die Kühlflüssigkeit außerhalb der Maschine auslaufen kann. Die Verwendung von umweltfreundlichen Ölen möglich.
-
Laserliner LS
Der hochwertige Industrielaser zeigt die Schnittlinie am zuschneidenden Werkstück an. Er bringt wesentliche Vereinfachung, Beschleunigung und präzisere Einstellung der gewünschten Materiallänge.
-
Rundumleuchte M2
Die Rundumleuchte dient zur visuellen Kontrolle vom Arbeitsstand der Maschine. Die zweifarbige Rundumleuchte ist mit LED-Leuchten mit hoher Leuchtstärke versehen, die dank einzigartiger Linsenform von allen Richtungen gut sichtbar ist.
Das grüne Licht – Signalisieren vom Arbeitsmodus der Maschine, das Sägeband schneidet. Sobald das Sägen beendet ist und das Sägeband gestoppt wird, schaltet das Licht aus, um die Bereitschaft für den nächsten Schnittvorgang zu signalisieren.
Das rote Licht – Signalisieren Einer Störung, z. B. Sägebandbruch, Überlastung des Hauptmotors, offene Sicherheitsabdeckung und andere Störungen, die Maschinenstillstand verursachen.
-
Zusatzrolle PV
Die Zusatzrolle wird anstatt der Materialrutsche an der Abfuhrseite eingebaut. Sie ermöglicht das Materialverschieben beim Sägen von langen Werkstücken.
-
Zusätzlicher Schraubstock pro Schnitt
Durch die beidseitige Klemmung des Schnittgutes werden ungewollte Materialbewegungen beim Schneiden verhindert, Vibrationen reduziert und das Sägeband geschont.
-
Kratzbodenspäneförderer SDA
Sorgt für einen reibungslosen Abtransport der Späne außerhalb der Maschine. Dies reduziert die Zeit, die für die Reinigung der Maschine benötigt wird, insbesondere bei der Zerspanung von Vollmaterial, bei der große Mengen von Spänen anfallen. Ideal für kleine, spröde Späne und Gussspäne.
-
Gliederbandspäneförderer SDC
Der Gliederbandförderer ist mit einem Stahlgliederband ausgestattet, auf das die Späne fallen und von Querträgern in den vorbereiteten Auffangbehälter befördert werden. Dieses Vollgliederband mit Überständen verhindert, dass die Späne am Band haften bleiben. Die Vollbandplatten hingegen verhindern, dass kleine Späne über das Band fließen. Dieser Typ ist auch für Aluminiumspäne geeignet.
-
Spänebehälter SDB
Für einfache Handhabung ist der Container mit Rollen und einem kippbaren Spänebehälter ausgestattet.
-
