CTR 1300 H

Posuv do řezu a zpět - motorický
Výškové nastavování ramene - motorické
Ovládací panel - stacionární
Manipulace s kmenem - hydraulické

Extrémně velké a robustní pojezdové sekce osazené velmi masivním hydraulickým příslušenstvím umožňují manipulaci s velmi těžkými kmeny až do průměru 1,3 metru, včetně nejtěžších exotických dřevin. Mohutné rameno pilového pásu je osazeno velkými oběžnými koly. Obzvláště robustní konstrukce stroje a výkonného hydraulického příslušenství umožňuje nasazení i v těch nejtěžších provozních podmínkách, včetně nepřetržitých provozů. Bohaté hydraulické příslušenství snadno zvládá manipulaci i s velmi silnými a extrémně těžkými kmeny a výrazně zvyšuje produktivitu stroje a šetří náklady na pracovní sílu.

Pásová pila CTR 1300 H využívá technologii, která je standardem u pilových pásů větších rozměrů. Základem jsou bombírovaná kola, válcované pilové pásy 60 mm nebo 80 mm, pevné - kluzné vedení pilového pásu, kompenzátor tlaku, změna způsobu chlazení a s tím spojené škrabky a stěrky pilového pásu. Tato technologie je ideální ve spojení se stelitovými pilovými pásy, které v současné době postupně vytlačují v tomto segmentu z trhu konvenční pilové pásy z důvodu vysokého řezného výkonu. Širší stelitový pilový pás v kombinaci se silným motorem umožňuje vyšší rychlost řezu a tím i vyšší produktivitu stroje. Tímto spojením vznikl ve své kategorii vysoce produktivní stroj s bezkonkurenční cenou.

Pro snadnější řízení procesu odměřování řeziva je standardně použit velký barevný dotykový displej. Nová generace operačního systému umožňuje volbu mezi čtyřmi řeznými režimy. Je možné nastavit opakování konstantní, nebo variabilní tloušťky řeziva.
Také je možné volit mezi dvěma způsoby automatického vyjetí ramene po provedení řezu, a to na fixní výšku, nebo o poslední míru s nastavitelným přídavkem.
Jednoduché a rychlé zadávání tloušťky desek z editovatelné knihovny.
Nový systém zaručuje rychlé a přesné automatické nastavení požadované tloušťky řezu a zabraňuje tím chybám lidského faktoru při manuálním nastavení řezu. Výrazně šetří čas a zpřesňuje výrobu.

Základní verze je osazena následujícím hydraulickým příslušenstvím:

• Hydraulické výsuvné upínače - 2x
• Výsuvné úhlové opěrky - 3x
• Výsuvný obraceč - 1x
• Vyrovnávač konicity kmene s pasivním válcem - 1x
• Vyrovnávač konicity kmene s poháněným válcem - 1x
• Hydraulické napínání pilového pásu - 1x

V rámci jedinečného stavebnicového systému typové řady CTR je stroj vybaven mnoha úchytnými body hydraulického příslušenství. To umožňuje velkou variabilitu jeho umístění s ohledem na celkovou řeznou délku a specifikům zpracovávaného materiálu.

Extrémně masivní pojezdový most ramene pilového pásu a pojezdové sekce zabezpečují klidný chod při řezu i při vysokých pojezdových rychlostech. Profesionální provedení všech hlavních technologických celků, jako oběžných kol včetně jejich systému uložení, konstrukce ramene pilového pásu, systém pohonů, posuvů atd. zaručují maximální životnost a přesnost stroje i při nejnáročnějších podmínkách provozu. Plynule nastavitelný strojní posuv do řezu a zpět a výškové nastavování ramene pilového pásu. Pojezdová rychlost se zobrazuje na digitálním displeji.

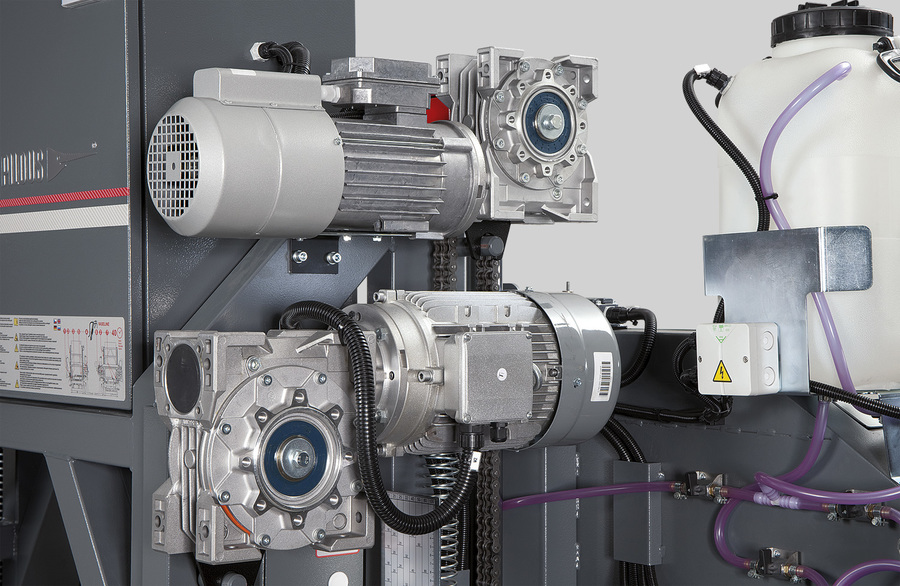

Centrální ovládací panel je umístěn stacionárně na základní pojezdové sekci. To umožňuje pohodlné ovládání stroje z jednoho místa, včetně kompletního hydraulického příslušenství. Posuv do řezu a zpět pomocí řetězového převodu, zajišťuje elektromotor se šnekovou převodovkou řízený frekvenčním měničem. Oboustranně synchronizovaně poháněný a vedený most ramene pilového pásu na pojezdových sekcích zaručuje maximální stabilitu při řezu. Rychlost pojezdu se mění jednoduše otáčením kolečka potenciometru na ovládacím panelu. Konce pojezdové dráhy jsou vybaveny automatickým zpomalením a zastavením v koncových polohách.

Masivní rameno pilového pásu je pro pohyb nahoru a dolů uloženo na mimořádně silných, nastavitelných tvrdochromových tyčích, které zaručují absolutní přesnost pohybu ramene pilového pásu a při pravidelném mazání prakticky neomezenou životnost. Vertikální pohyb ramene je zabezpečen oboustranným, synchronizovaným řetězovým převodem, poháněným elektromotorem se šnekovou převodovkou.

Masivně uložené hnací kolo je přes klínové řemeny poháněné profesionálním elektromotorem, vyvažovaným proti vibracím. Pro plynulý rozběh hlavního motoru a snížení nárazů v elektrické síti je stroj vybaven výkonným softstartérem.

Systém napínacího kola pohybuje v robustním litinovém klínovém vedení s nastavitelnou přítlačnou lištou, což umožňuje precizní seřízení bez vůle i při dlouhodobém užívání stroje. Pro snadnější a optimální napnutí pilového pásu je stroj vybaven hydraulickým napínáním s kompenzátorem tlaku.

Základem stroje jsou mimořádně stabilní pojezdové sekce s oboustranným, nastavitelným, ocelovým vedením mostu ramene. Jsou dostatečně dimenzované i pro udávané maximální průměry zpracovávané kulatiny a z praxe počítají s velmi tvrdými provozními podmínkami. Oboustranně poháněné vedení mostu na pojezdových sekcích v kombinaci se silným motorem, umožňují plynulé a rychlé stahování i velmi těžkých uříznutých kusů při používání Podavače uříznutého materiálu. Délka řezu je u všech typů prakticky neomezená, podle počtu instalovaných sekcí. Pojezdové sekce jsou osazeny masivními, výškově stavitelnými ložnými plochami kmene, výsuvnými úhlovými opěrkami a výsuvnými upínači.

Modelová řada CTR představuje nejmodernější trendy v konstrukci kmenových pásových pil se zvláštním důrazem na maximální přesnost a dlouhodobou životnost stroje při minimálních vynaložených nákladech. Stroje jsou koncipovány originálním stavebnicovým způsobem, který umožňuje snadnou výměnu nebo nastavení všech hlavních technologických uzlů a jejich jednotlivých částí. To z dlouhodobého hlediska užívání stroje výrazným způsobem snižuje náklady na údržbu a také zkracuje servisní časy a snižuje tak doby odstávek ve výrobě.

K této pile je velmi široká nabídka příslušenství, které usnadňuje a zrychluje obsluhu stroje a ovlivňuje jeho produktivitu. Je tedy možné přizpůsobit stroj přesně dle potřeb zákazníka.
