CTR 800 H
Potvrzujeme přijetí nezávazné poptávky
Poptávaný stroj: CTR 800 H
Společnost:
Kontaktní osoba:
IČO:
Adresa:
Telefon:
E-mail:
Váš dotaz:
Cílová krajina:
V co nejbližší době se s Vámi spojíme na Vámi uvedených kontaktech.
Zpět na stránky

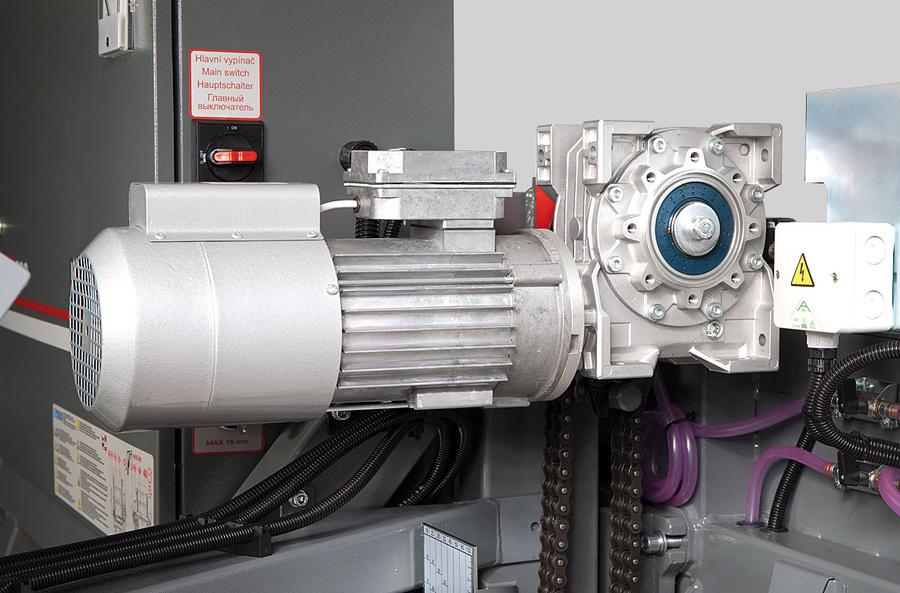

Posuv do řezu a zpět - motorický
Výškové nastavování ramene - motorické
Ovládací panel - stacionární
Manipulace s kmenem - hydraulická
Univerzální hydraulická kmenová pásová pila s maximálním řezným průměrem 83 cm vyhovuje většině řezaného materiálu.
Obzvláště robustní konstrukce stroje a výkonného hydraulického příslušenství umožňuje nasazení i v těch nejtěžších provozních podmínkách, včetně nepřetržitých provozů. Bohaté hydraulické příslušenství snadno zvládá manipulaci i se silnými kmeny a výrazně zvyšuje produktivitu stroje a šetří náklady na pracovní sílu.
V základní verzi je stroj osazen odměřovacím systémem s jednoduchým intuitivním ovládáním na velkém barevném dotykovém displeji. Nová generace operačního systému umožňuje volbu mezi čtyřmi programovacími řeznými režimy. Je možné nastavit opakování konstantní, nebo variabilní tloušťky řeziva.
Také je možné volit mezi dvěma způsoby automatického vyjetí ramene po provedení řezu, a to na fixní výšku, nebo o poslední míru s nastavitelným přídavkem.
Jednoduché a rychlé zadávání tloušťky desek z editovatelné knihovny.
Nový systém zaručuje rychlé a přesné automatické nastavení požadované tloušťky řezu a zabraňuje tím chybám lidského faktoru při manuálním nastavení řezu. Výrazně šetří čas a zpřesňuje výrobu.
Základní verze je osazena následujícím hydraulickým příslušenstvím:
- Hydraulické upínače - 2x
- Výklopné úhlové opěrky - 3x
- Výsuvný obraceč - 1x
V rámci jedinečného stavebnicového systému typové řady CTR je stroj vybaven mnoha úchytnými body hydraulického příslušenství. To umožňuje velkou variabilitu jeho umístění s ohledem na celkovou řeznou délku a specifikům zpracovávaného materiálu.
Široký, mimořádně masivní pojezdový most ramene pilového pásu a masivní pojezdové sekce zabezpečují klidný chod při řezu i při vysokých pojezdových rychlostech. Profesionální provedení všech hlavních technologických celků, jako oběžných kol včetně jejich systému uložení, konstrukce ramene pilového pásu, systém pohonů, posuvů atd. zaručují maximální životnost a přesnost stroje i při nejnáročnějších podmínkách provozu.
Centrální ovládací panel je umístěn stacionárně na základní pojezdové sekci. To umožňuje pohodlné ovládání stroje z jednoho místa, včetně kompletního hydraulického příslušenství. Posuv do řezu a zpět, pomocí řetězového převodu, zajišťuje elektromotor se šnekovou převodovkou řízený frekvenčním měničem. Rychlost pojezdu se mění jednoduše otáčením kolečka potenciometru na ovládacím panelu. Konce pojezdové dráhy jsou vybaveny automatickým zpomalením a zastavením v koncových polohách.
Masivní rameno pilového pásu je pro pohyb nahoru a dolů uloženo na silných, nastavitelných tvrdochromových tyčích, které zaručují absolutní přesnost pohybu ramene pilového pásu a při pravidelném mazání prakticky neomezenou životnost. Vertikální pohyb ramene je zabezpečen oboustranným, synchronizovaným řetězovým převodem, poháněným elektromotorem se šnekovou převodovkou.
V řezu je pilový pás veden pomocí kalených a broušených vodících kladek. I tento systém je plně do všech stran nastavitelný a zaručuje optimální polohu vodící kladek a pilového pásu. Na pohyblivé liště navíc v kombinaci s tvrdokovovým vedením pásu. Pro zajištění přesného řezu se vodící kladka na straně obsluhy přisouvá co nejblíže řezanému materiálu. Jednoduše ovládaný, masivní systém uložení. Jako příslušenství je možné ho ovládat motoricky z ovládacího panelu.
Rameno je osazeno oběžnými koly z kvalitní šedé litiny s přesným vyvážením proti vibracím. V obvodu kola je vysoustružená drážka, v které je pevně nasazen výměnný plochý řemen z gumotextilu, který tvoří optimální styčnou plochu mezi kolem a pilovým pásem.
Masivně uložené hnací kolo je přes klínové řemeny poháněné profesionálním elektromotorem, vyvažovaným proti vibracím. Stroj je v základní verzi osazen výkonným motorem 7,5 kW. Pro vyšší výkon, například při řezání přesílené kulatiny nebo velmi tvrdých materiálů, speciálně ve spojení se stelitovými pásy je možnost použití motoru 11 nebo 15 kW.
Systém napínacího kola pohybuje v robustním litinovém klínovém vedení s nastavitelnou přítlačnou lištou, což umožňuje precizní seřízení bez vůle i při dlouhodobém užívání stroje.
Základem stroje jsou mimořádně stabilní pojezdové sekce s oboustranným, nastavitelným, ocelovým vedením mostu ramene. Jsou dostatečně dimenzované i pro udávané maximální průměry zpracovávané kulatiny a z praxe počítají i s velmi tvrdými provozními podmínkami. Oboustranné vedení mostu na pojezdové sekci v kombinaci se silným motorem, umožňují plynulé a rychlé stahování uříznutých kusů při použití Podavače uříznutého materiálu. Délka řezu je prakticky neomezená, podle počtu instalovaných sekcí. Pojezdové sekce jsou osazeny masivními, výškově stavitelnými ložnými plochami kmene, úhlovými opěrkami a upínači.
Pro další zvýšení produktivity je možná také instalace podavače uříznutého materiálu se skluzavkou, nebo s poháněným pásovým dopravníkem XRB 800, který je z důvodu úspory místa částečně integrovaný do základního rámu stroje. Elektricky poháněný pásový dopravník XRB 800 je určený pro transport uříznutého materiálu z pily.
Modelová řada CTR představuje nejmodernější trendy v konstrukci kmenových pásových pil se zvláštním důrazem na maximální přesnost a dlouhodobou životnost stroje při minimálních vynaložených nákladech. Stroje jsou koncipovány originálním stavebnicovým způsobem, který umožňuje snadnou výměnu nebo nastavení všech hlavních technologických uzlů a jejich jednotlivých částí. To z dlouhodobého hlediska užívání stroje výrazným způsobem snižuje náklady na údržbu a také zkracuje servisní časy a snižuje tak doby odstávek ve výrobě.
K této pile je velmi široká nabídka příslušenství, které usnadňuje a zrychluje obsluhu stroje a ovlivňuje jeho produktivitu. Je tedy možné přizpůsobit stroj přesně dle potřeb zákazníka.
Všechny fotografie mají pouze ilustrativní charakter. Skutečné provedení produktu se může lišit v důsledku neustálého vylepšování.
| Max. průměr kmene | 830 mm |
| Max. šířka trámu (desky) | 750 mm |
| Max. zdvih pilového pásu | 685 mm |
| Min. výška řezu | 25 mm |
| Max. průchod ramenem | 450 mm |
| Řezná délka základní sekce | 4,5 m |
| Délka prodlužovací sekce | 3 m |
| Min. délka řezu | 1,2 m |
| Motor pilového pásu | 7,5 (11, 15) kW |
| Motor pojezdu | 1,5 kW |
| Motor zdvihu | 0,55 kW |
| Motor hydraulického agregátu | 5,5 kW |
| Hydraulický olej | ISO 6743/4-HM, DIN 51 524 část 2-HLP |
| Rozměry pilového pásu | 4920 x 35÷40 x 0,9÷1,1 mm |
| Hmotnost základní verze | 1500 kg |
| Hmotnost prodlužovací sekce | 250 kg |
Minimální hodnota hlavního jističe: 7,5 kW - 50 Amper; 11 kW - 50 Amper; 15 kW - 63 Amper
ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ
-
Hlavní motor 11 kW
Pro vyšší výkon nebo například při řezání přesílené kulatiny nebo velmi tvrdých materiálů, speciálně ve spojení se stelitovými pásy je doporučeno použití motoru 11 kW.
-
Hlavní motor 15 kW
Pro vyšší výkon nebo například při řezání přesílené kulatiny nebo velmi tvrdých materiálů, speciálně ve spojení se stelitovými pásy je doporučeno použití motoru 15 kW.
-
Prodlužovací sekce 3 m
Obsahuje: 3x dosedací trámce, 1x hydraulická úhlová opěrka
Prodlužovací sekce je vybavena mnoha úchytnými body pro instalaci hydraulického příslušenství. To poskytuje velkou variabilitu jeho umístění vzhledem ke zpracovávanému materiálu.
-
Předřez
Pomocí předřezového kotouče s SK-plátky jsou odstraňovány nečistoty z kmene v dráze, kde vniká pilový pás do materiálu a tím se zabraňuje rychlému otupení pilových pásů. Omezuje časté výměny pilových pásů a zvyšuje jejich životnost i celkovou produktivitu stroje. Předřezový kotouč pracuje cca 30 cm před pilovým pásem – je třeba vzít v úvahu při volbě celkové délky řezu a počtu prodlužovacích sekcí.
-
Hydraulické napínání pilového pásu
Slouží k napínání pilového pásu pomocí ruční hydraulické pumpy s přesnou indikací na ukazateli tlaku. Umožňuje přesnější a pohodlnější napínání pilového pásu.
-
Ampérmetr - indikátor zatížení pilového pásu
Stupnice ampérmetru zobrazuje zatížení motoru pilového pásu. Slouží k orientaci při volbě rychlosti posuvu do řezu a indikuje otupení pilového pásu. Včasná výměna pilového pásu zvyšuje jeho životnost a zlepšuje kvalitu řezu.
-
Softstartér - plynulý rozběh motoru
Elektronické zařízení umožňující plynulý rozběh hlavního motoru pilového pásu. Zabraňuje rázům v elektrické síti a snižuje mechanické namáhání celého stroje.
-
Elektricky ovládaná lišta
Umožňuje plynulé nastavování posuvné vodící lišty pilového pásu dle průřezu materiálu z centrálního ovládacího panelu.
-
Laserové zaměřování LAS
Laserové zaměřování je velmi praktický pomocník pro osové vyrovnání kmene před vlastním řezáním. Budoucí místo řezu zobrazuje ryska kopírující dráhu pilového pásu.
-
Páka k navalení kmene
Slouží jako pomůcka pro manipulaci s kmeny a otáčení kmene na rámu stroje.
-
START/STOP chlazení pilového pásu
Systém chlazení je navíc osazen průtokovým elektromagnetickým ventilem, který se automaticky otevře při spuštění pilového pásu. Při zastavení pilového pásu se ventil uzavře. Výrazně šetří spotřebu chladícího média a zároveň čas potřebný k jeho doplňování.
-
START/STOP tlakové chlazení pilového pásu
Chladící systém se skládá z tlakového čerpadla umístěného v nádobě chladícího média, průtokového elektromagnetického ventilu a oboustrannými tryskami, které ostřikují pilový pás z horní i spodní strany. Oboustranné chlazení zabraňuje nežádoucímu pnutí v pilovém pásu a nalepování pryskyřice i ze spodní strany pilového pásu a tím napomáhá klidnějšímu chodu pásu, přesnějšímu řezu a větší životnosti. Systém chlazení je navíc osazen průtokovým elektromagnetickým ventilem, který se automaticky otevře při spuštění pilového pásu. Při zastavení pilového pásu se ventil uzavře. Výrazně šetří spotřebu chladícího média a zároveň čas potřebný k jeho doplňování.
-
ARCTIC
Provedení strojů pro extrémně nízké provozní teploty do - 40°C. Stroj je vybaven ohřevem elektrosoučástek v elektrorozvaděči, v ovládacím panelu a v digitálním odměřování polohy pilového pásu. Automatická regulace ohřevu pomocí termostatu. Mrazuvzdorné mazivo. V pásové pile je mrazuvzdorný hydraulický olej.
-
LED osvětlení
Kvalitní osvětlení pracovního prostoru pomocí dvou vykonných LED pásů instalovaných na pohyblivém mostu.
-
Mazací lis
Slouží k pravidelné údržbě stroje dle mazacího plánu. Mazací lis v kovovém provedení pro kartuše 400 g. Vybavený ohebnou tlakovou hadičkou.
-
Plastické mazivo LV 2-3
400 g kartušová náplň pro mazací lis.
HYDRAULICKÉ PŘÍSLUŠENSTVÍ
-
Dvouramenný hydraulický nakladač kmene
Dvouramenný nakladač umožňuje bezpečné a rychlé zvednutí kulatiny na ložnou plochu stroje. Základní rám stroje je po celé délce vybaven úchytnými body, které umožňují snadné přemístění jednotlivých nakladačů dle délky nakládaného mateiálu. Každý z nakladačů je samostatně ovládán, což umožňuje snadné zvedání i velmi kónických kmenů.
-
Přídavné rameno nakladače
-
Výsuvný obraceč
Jeden kus je vždy v základní verzi stroje a představuje hlavní, nejdůležitější, vícefunkční sestavu z hydraulického příslušenství. Pohybuje se ve vertikální i horizontální ose na silných tvrdochromových tyčích pomocí dvojice samostatně ovládaných hydraulických válců. Slouží k upínání, otáčení a přisouvání řezaného materiálu k výklopným úhelníkům.
-
Jednoramenný řetězový obraceč
Výkonný řetězový obraceč je vybaven výkyvným ramenem. Na něm je nasazen řetěz, poháněný hydromotorem. Obracení materiálu se provádí proti úhlovým opěrkám. Při řezání dlouhých kmenů s jejich častým otáčením doporučujeme vybavit stroj dvojicí těchto obracečů, které výrazným způsobem zkrátí potřebné manipulační časy a tím zvyšují produktivitu stroje.
-
Vyrovnávač konicity kmene s pevným válcem
Slouží k přizvednutí osy kmene do vodorovné polohy dle jeho konicity, nebo k zvednutí celého kmene nad ložnou plochu pro snadnější manipulaci.
-
Vyrovnávač konicity kmene s pasivním válcem
Slouží k přizvednutí osy kmene do vodorovné polohy dle jeho konicity, nebo k zvednutí celého kmene nad ložnou plochu pro snadnější manipulaci. Válec je otočný na ložiscích.
-
Vyrovnávač konicity kmene s poháněným válcem
Slouží k přizvednutí osy kmene do vodorovné polohy dle jeho konicity nebo zvednutí celého kmene nad ložnou plochu a pomocí poháneného válce na vyrovnávaci kónicity horizontálního posuvu k jeho optimálnímu délkovému ustavení na loži stroje. Válec horizontálního posuvu je pohánen hydromotorem.
-
Hydraulický upínač
Hydraulický upínač se automaticky centruje dle průřezu kmene nebo je možné jej zaaretovat v požadované poloze. Slouží i k jednostrannému upínání materiálu proti úhlovým opěrkám. Všechny upínače na stroji se ovládají společně jedním ovladačem.
-
Podavač uříznutého materiálu
Při zpětném pojezdu ramene pilového pásu po ukončení řezu je pomocí zarážek přisunut uříznutý materiál směrem k ovládacímu panelu a umožňuje velmi jednoduchý odběr materiálu nebo je materiál dále posouván na navazující pásové nebo válečkové dopravníky.
-
Skluzavka uříznutého materiálu mechanická
Mechanicky je výškově nastavitelná dle roviny řezu. Slouží ke sklouznutí konce posouvaného materiálu na navazující pásové nebo válečkové dopravníky.
-
Skluzavka uříznutého materiálu hydraulická
Pomocí hydrauliky je výškově nastavitelná dle roviny řezu. Slouží ke sklouznutí konce posouvaného materiálu na navazující pásové nebo válečkové dopravníky.
-
Páčka hydraulického rozvaděče
Přídavná páčka hydraulického rozvaděče umožňuje připojení a ovládání dalšího hydraulického příslušenství.
SPOTŘEBNÍ MATERIÁL
-
Vodící kladka pilového pásu VK 35
Kalená broušená kladka, ložiska, hřídel pro pilový pás šířky 35 mm.
-
Vodící kladka pilového pásu VK 40
Kalená broušená kladka, ložiska, hřídel pro pilový pás šířky 40 mm.
-
Plochý řemen oběžného kola GPK 1885
-
